안녕하세요 루카스 블랙박스 입니다.

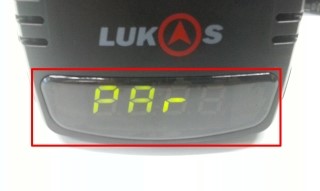

제품의 이상 동작(주행 중 Par모드 또는 Err4)가 뜨시는 회원분들께서는 아래의 그림을 참고 부탁드립니다.

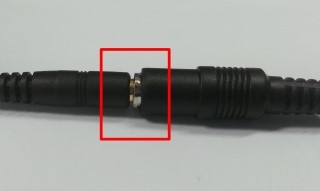

 LK-750 본체와 케이블을 연결 시켜주는 젠더 부분의

 2.5파이 커넥터가 왼편의 이미지처럼 정상적으로

 결속되지 않는 경우 LK-7500real 과 LK-750모듈 간에

 통신이 정상적으로 이루어지지 않게 됩니다.

 위처럼 커넥터가 정상적으로 결속되지 않는 상태에서

 LK-7500real에 전원이 들어오면 펌웨어 버전이 지나가고

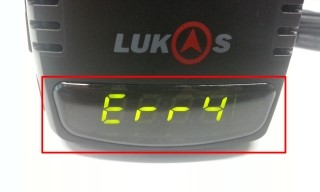

 세그먼트 창에 Err4 메시지가 약 3초간 표시된 후 시간이

 표시가 됩니다. 통신이 정상적으로 이루어지지 않게 되면

 주행 중 세그먼트 창에 속도 표시가 안 되고 시간 과 날짜가

 반복적으로 표시가 됩니다.



 LK-7500real의 경우 주차/주행 모드 변환을 차량의

 RPM 신호를 감지해서 모드전환을 사용하기 때문에

 통신이 정상적으로 이루어지지 않게 되면 차량의 RPM

 신호가 들어오지 않게 되어 LK-7500real은 주행 중에도

 5분(기본설정)후 주차 모드로 전환 됩니다.

 위처럼 증상이 나타나게 되면 LK-750 본체와 케이블을

 연결 시켜주는 젠더 부분의 2.5파이 커넥터를 다시 결속

 시켜 주시길 바랍니다. 커넥터를 다시 결속 하실 때

 커넥터에서 똑소리 날 때까지 끝까지 밀어서 결속 시켜

 주시길 바랍니다.

 커넥터 결속이 완료 되면 차량의 시동을 걸어 정상동작

 하는지 확인 바랍니다. LK-7500real 과 LK-750모듈 간에

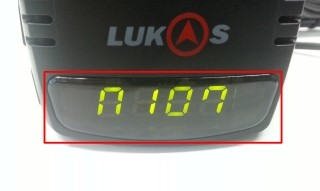

 통신이 정상적으로 이루어지면 주행 중 세그먼트 창에

 에코모드의 문자와 속도가 표시 됩니다.



감사합니다.
