프리우스 오너 케쓰의 루카스 LK-9700 DUO OBD II 모델 장착기입니다.

장착기는 사진이 많은 관계로 포토샵 작업은 생략합니다.(좀 봐주세요..ㅎㅎ)

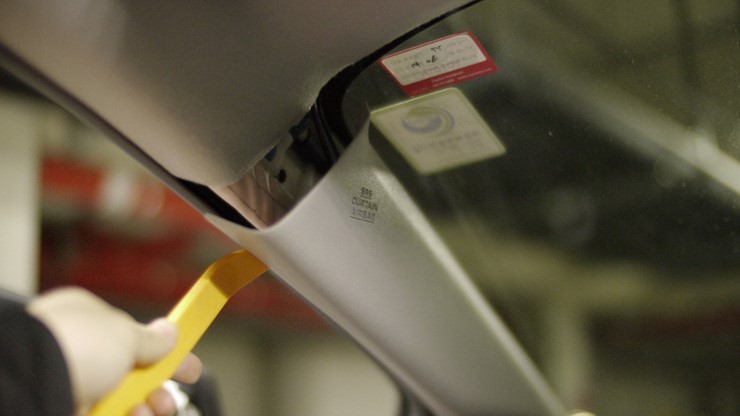

A필러를 분리합니다.

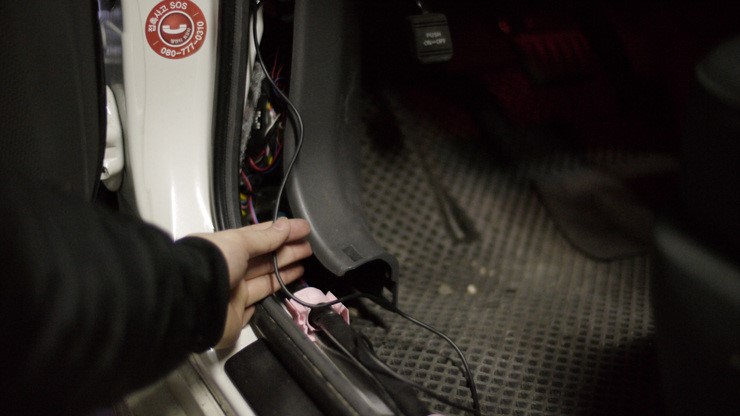

A필러로 전원케이블을 밀어넣습니다. 전방카메라부터 목적지는 스티어링휠 아래쪽 입니다.

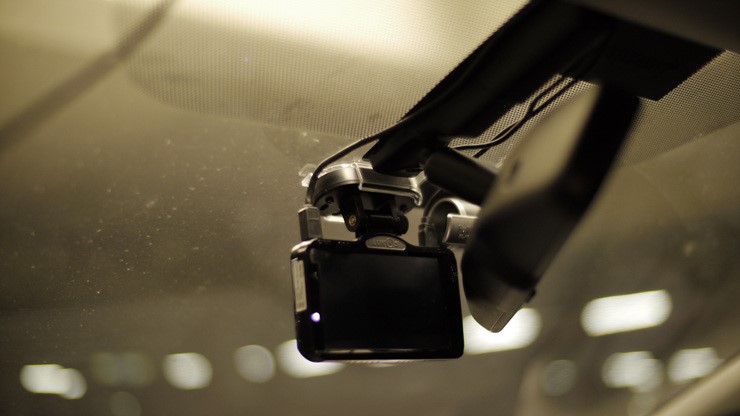

룸밀러 덥개를 제거합니다. 기존에 설치되어있던 블랙뷰 400G 시즌2가 보이네요.





일단 블랙뷰 거치대는 놔둔 채 루카스 전원을 끌어옵니다.

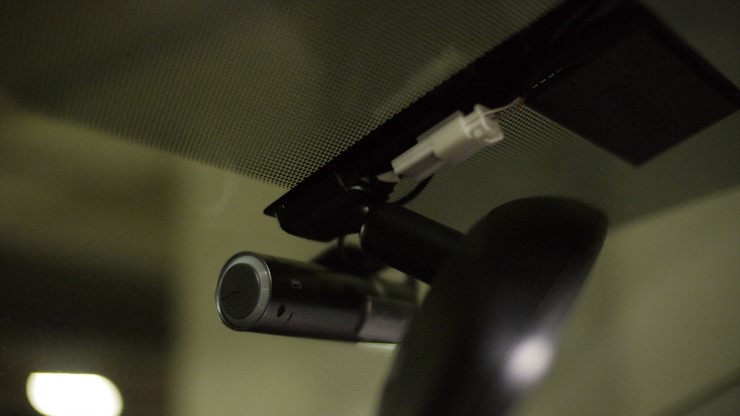

위치를 맞추고 있습니다.

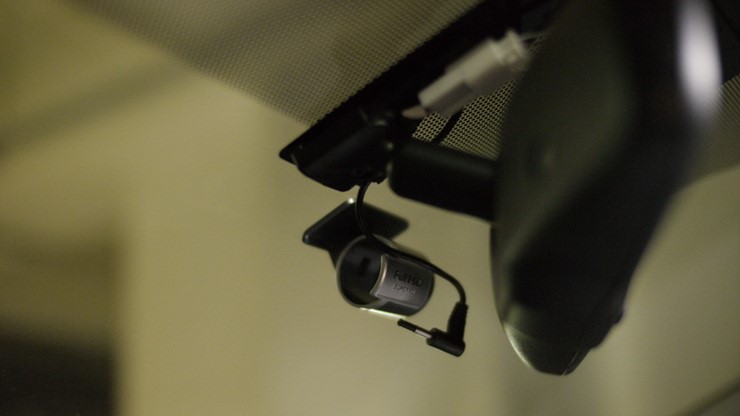

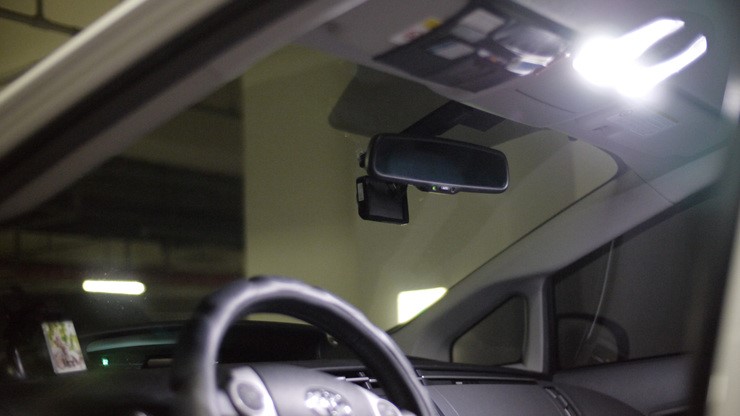

잘 맞춘줄 알았는데 우측이 살짝 아쉽네요. 아무튼 광활한 정면이 아주 마음에 듭니다.

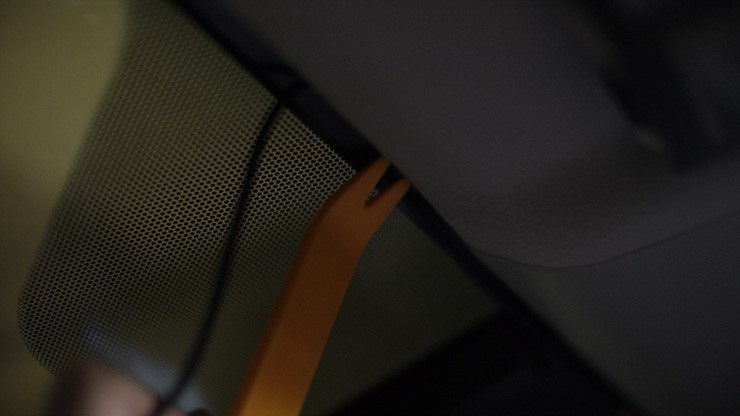

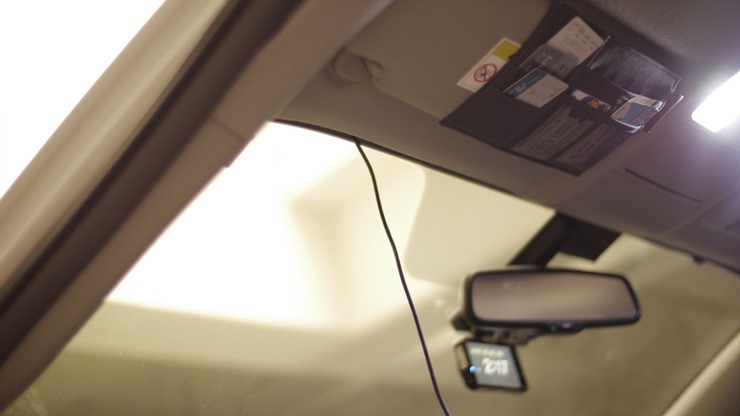

룸밀러 상단쪽으로 선을 살살 밀어넣어줍니다.

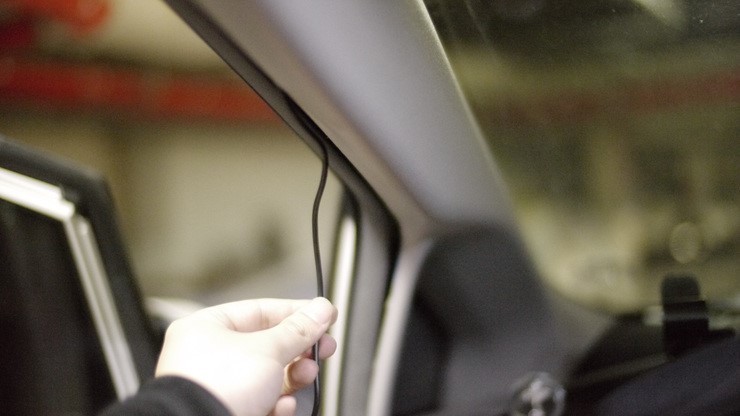

A필러를 따라 배선을 끌어옵니다.

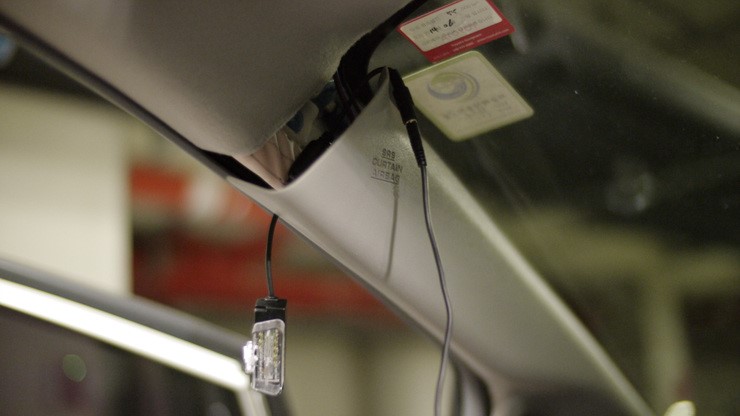

배선이 보이지 않는 깔끔한 전방카메라쪽 모습입니다.





고무패킹 뒤 안보이는 곳을 따라 내려옵니다.

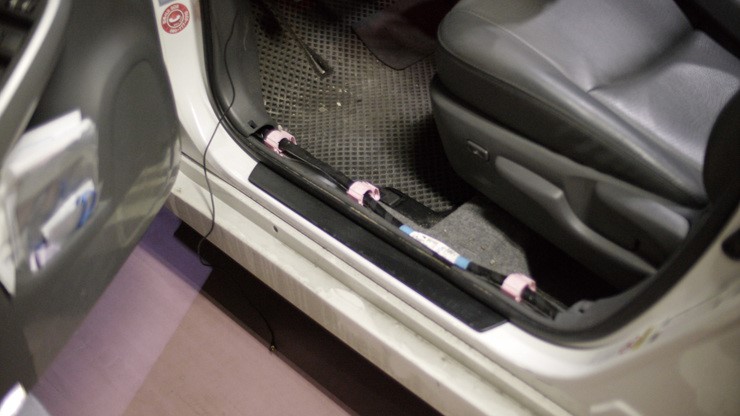

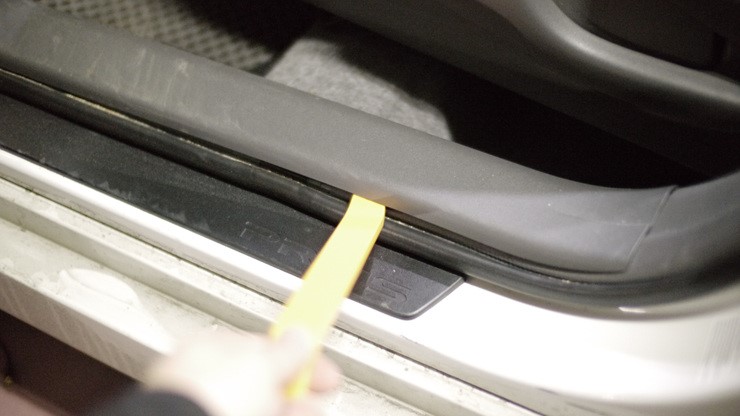

하단 덮개를 탈착해줍니다.

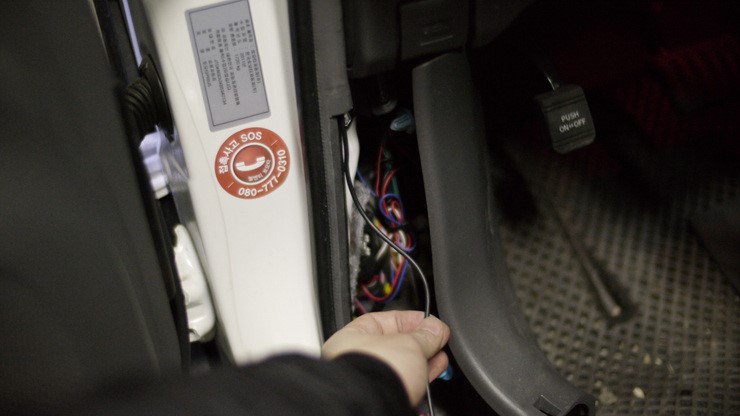

배선정리가 되어있는 모습.

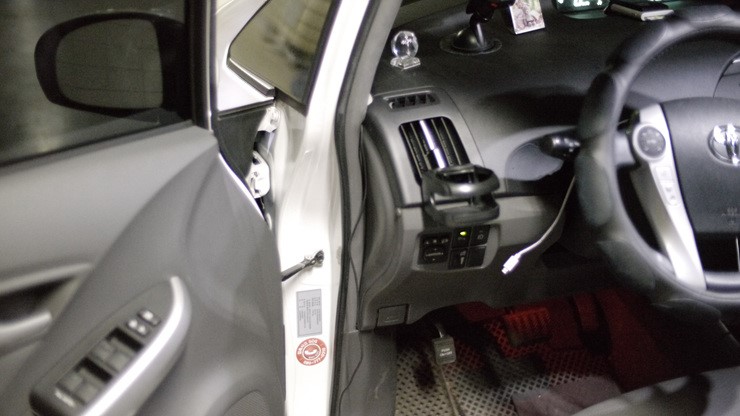

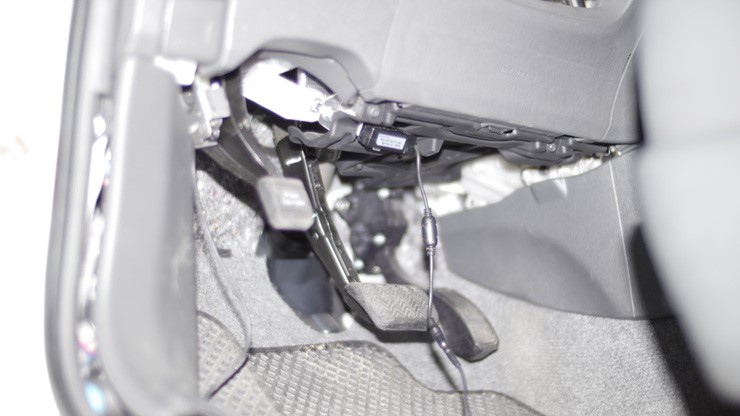

GPS를 숨기기로 하여 아래쪽에 잘 묶어 숨겨줍니다.

테스트 후 수신에는 별 문제 없었습니다. GPS 성능 정말 좋네요.







바로 저기가 퇴종 목적지 입니다. 시험삼아 한번 끼워봅니다.

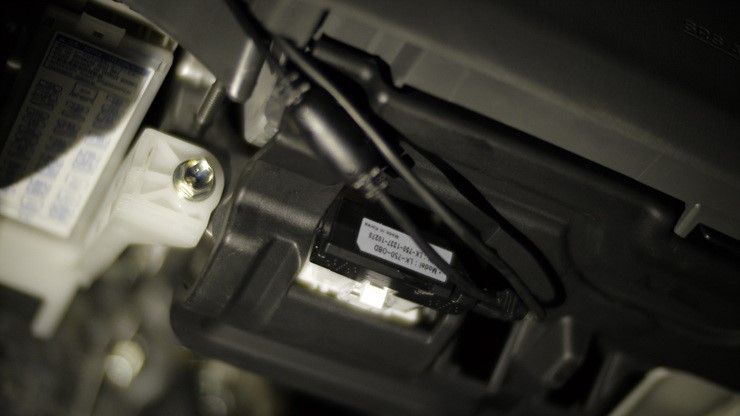

GPS 선까지 연결하고 최종 OBD II 단자에 연결 완료입니다.









자!! 이제 오늘 작업의 하이라이트 후방카메라 작업입니다.

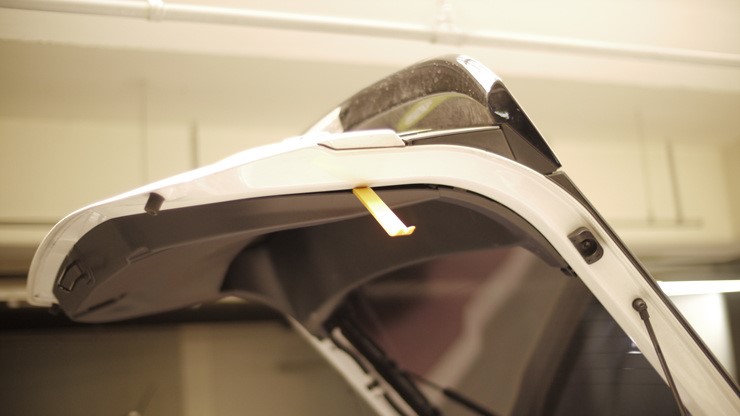

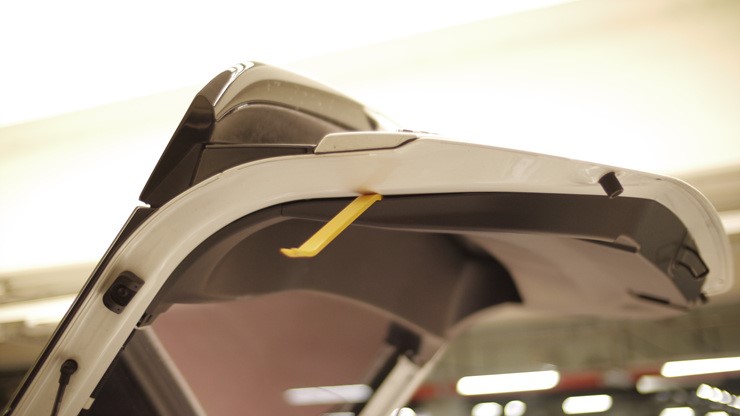

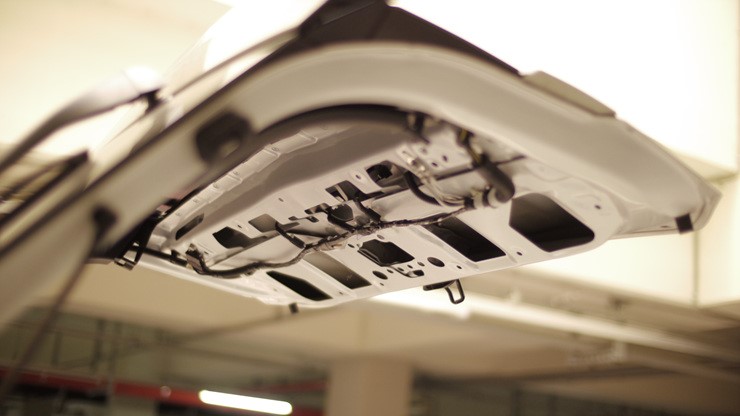

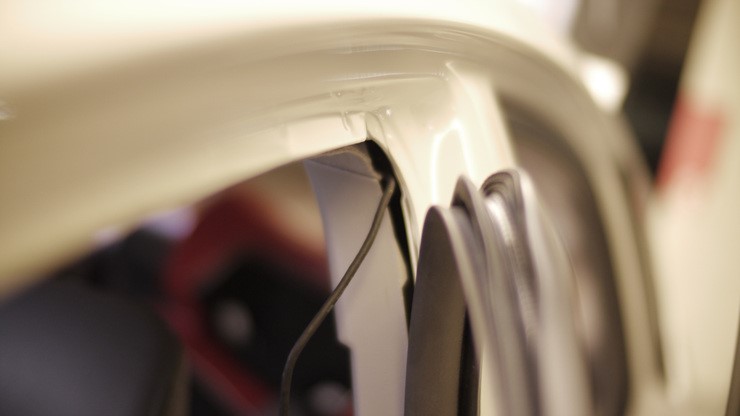

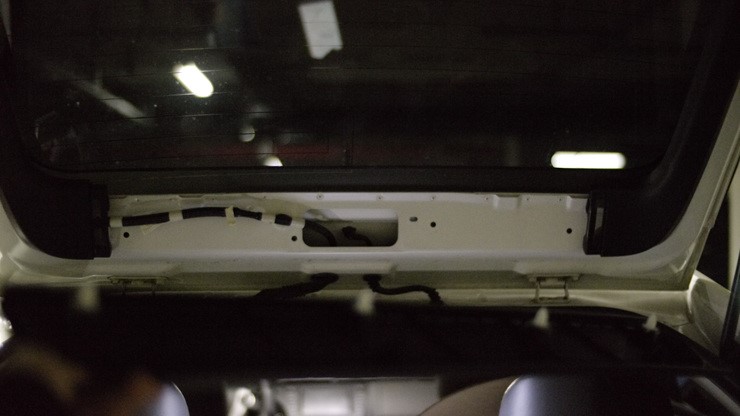

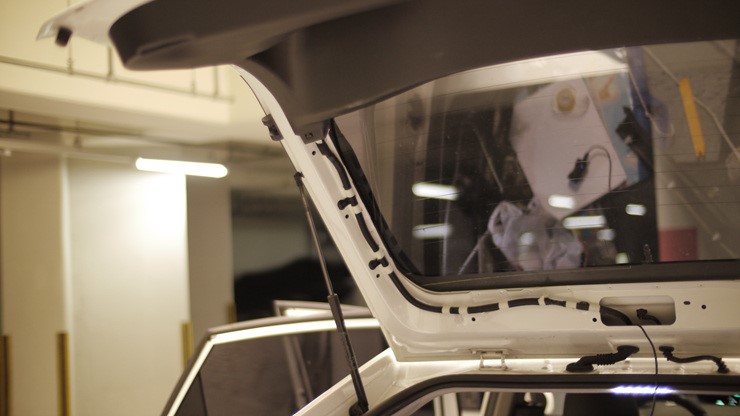

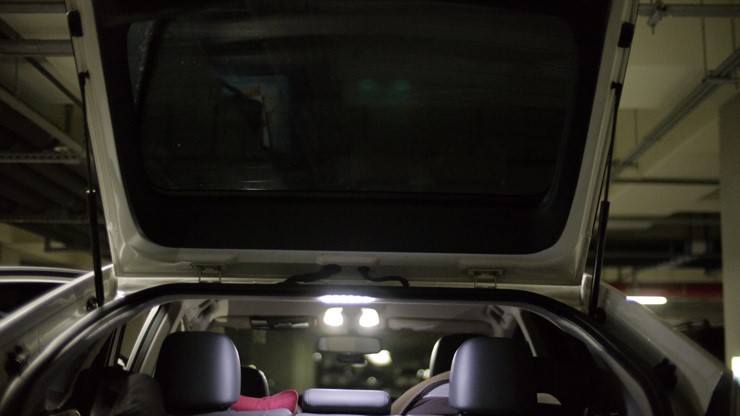

프리우스가 해치백인 관계로 트렁크상단과 하단을 이어주는 것은 유일하게 저 고무호스인데

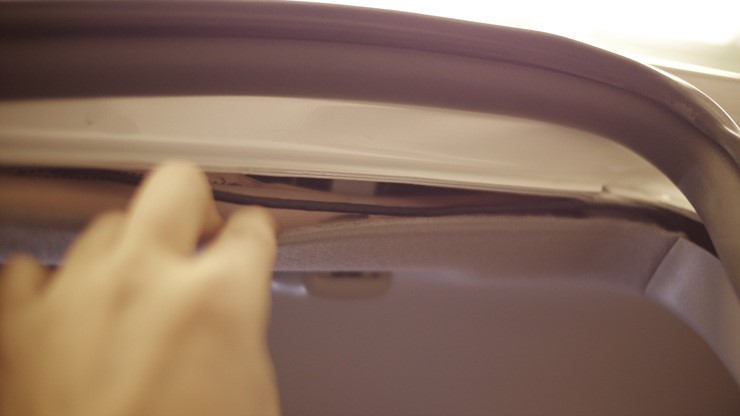

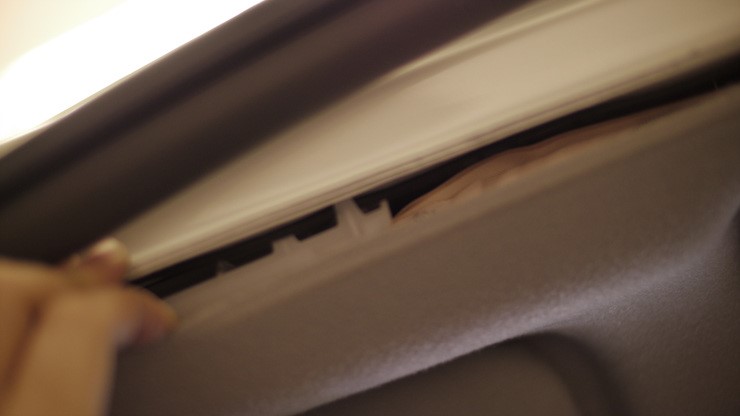

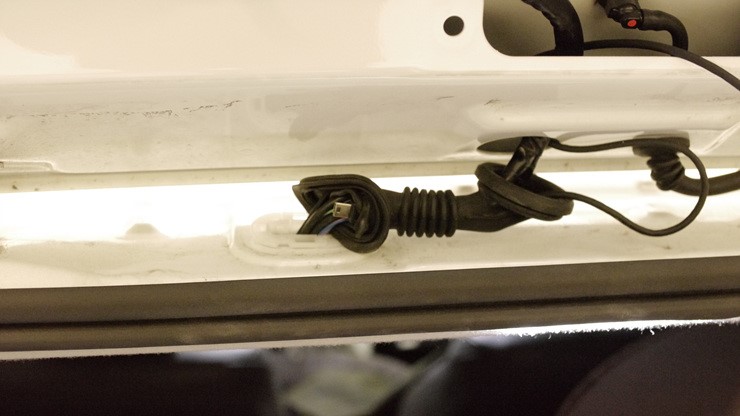

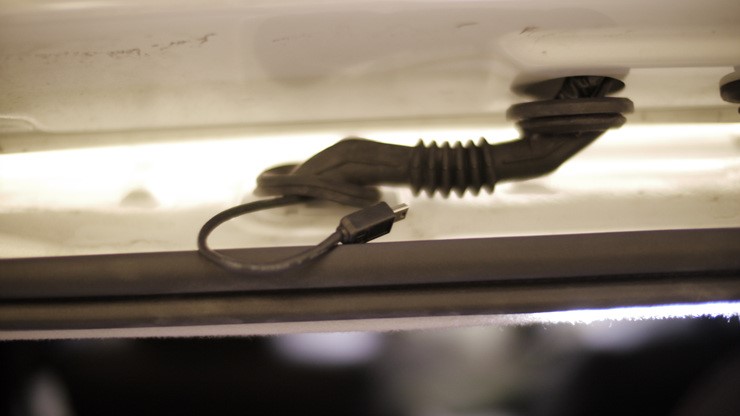

일반배선 넣을때는 생각 못했는데 루카스의 USB 케이블을 넣기에는 지나치게 좁습니다!!

프리우스 오너 동호회분 중 한분이 이 작업 중 고무호스가 찢어지는 것을 목격한 바 있는관계로

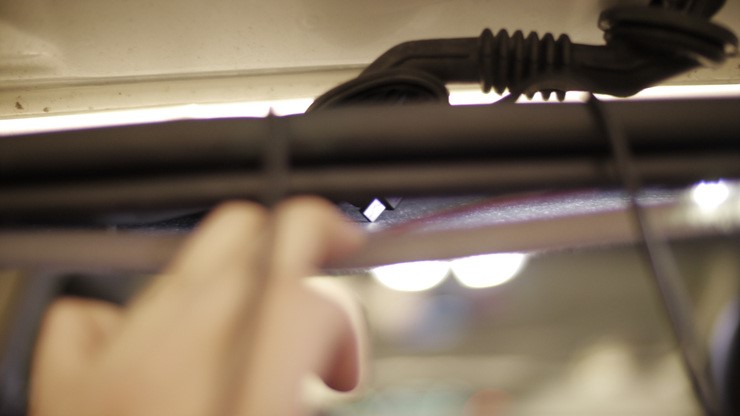

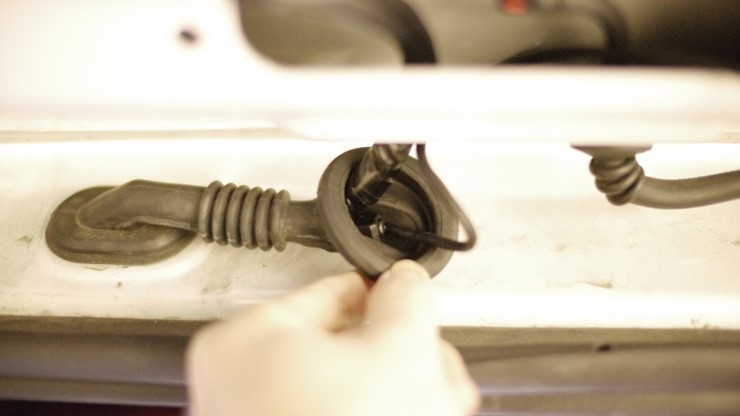

신중하게 작업에 임하지만 결국 있는대로 벌려가며 밀어넣기 시작합니다.ㅋ

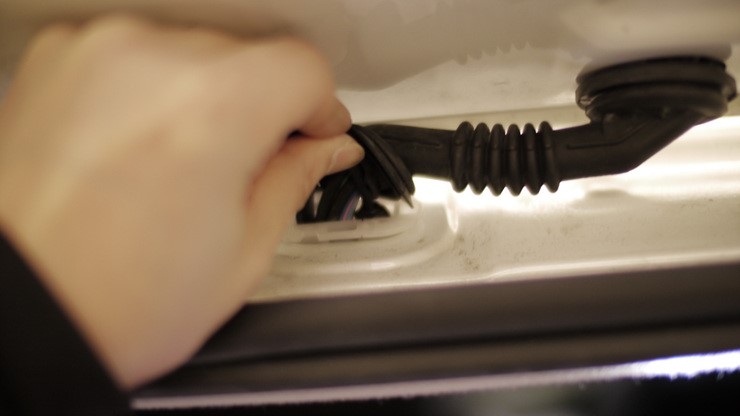

겨우!! 우겨넣은 결과 성공!!

손가락은 손톱이 밀려 엄청나게 쓰라립니다. ㅜ.ㅜ








이 고무..사실 이게 제일 힘들었는데, 하얀플라스틱을 고무가 먹어버리고 차체와 빈틈없이 붙어야 방수가 됩니다.

어설프게 끼면 빗물이 새니 잘껴야 하는데..이게 말처럼 쉽지가 않습니다.

여기서 한시간 넘게 작아 먹은 듯 합니다.

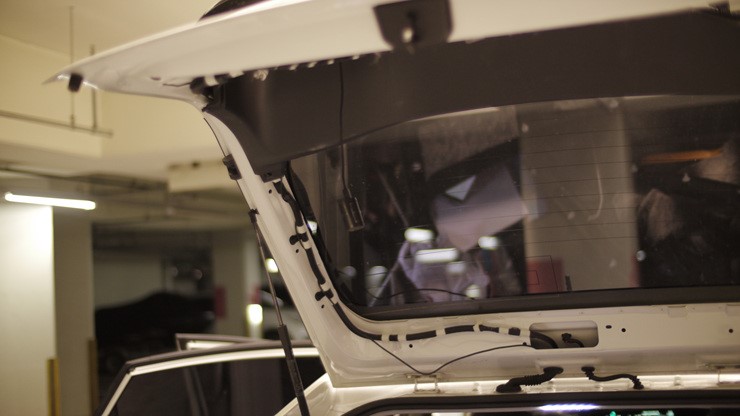

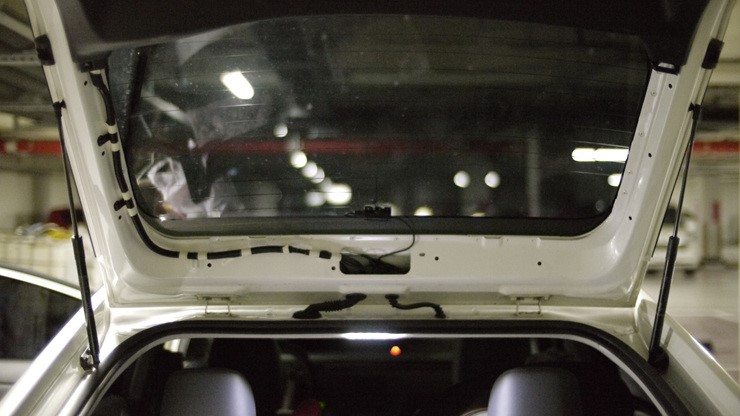

천정으로 뽑아 C필러쪽으로 뽑아줍니다.

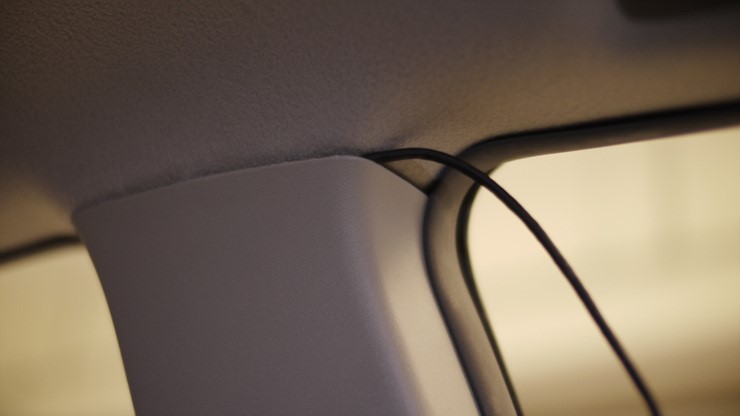

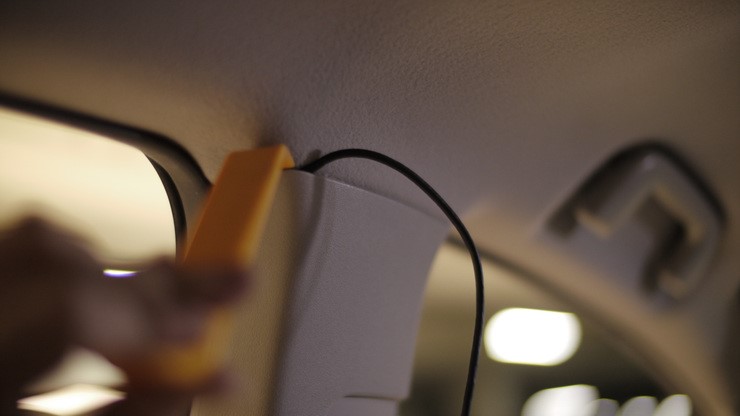

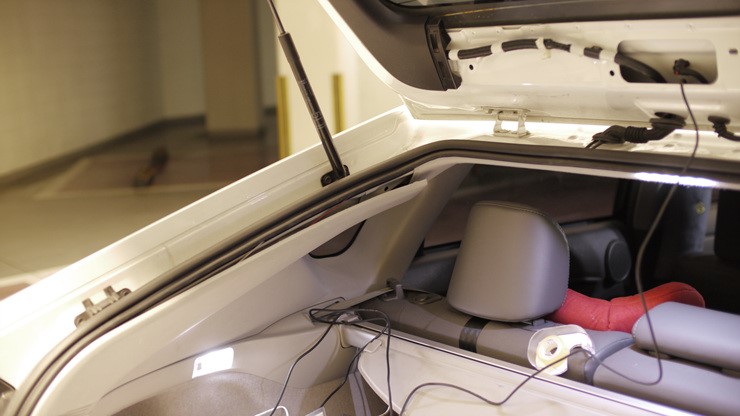

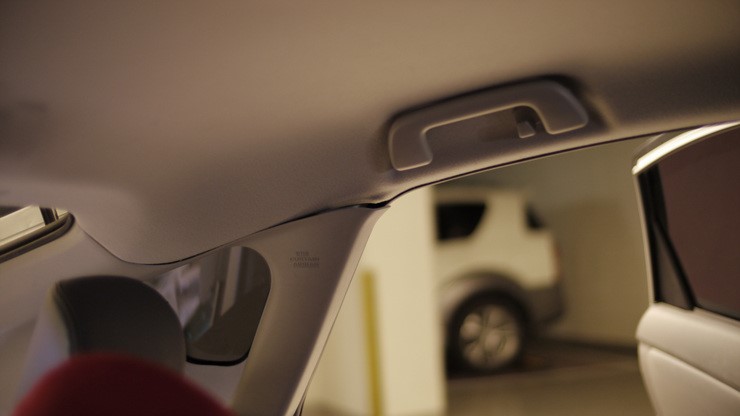

C필러를 지난 선은 에어백에 간섭이 없도록 잘 정리하고 B필러까지 옵니다.

B필러도 생각보다 빡빡하네요...ㅜ.ㅜ













불굴의 의지로 A필러까지 진출합니다.

전방케이블과 같은방법으로 전방 본체까지 전진합니다.

주의하실 점은 필러를 지날때 꼭!! 에어백에 간섭받지 않게 뒤쪽으로 빼주셔야합니다.

잘못하면 사고시에 에어백이 잘못터지는 불상사가..

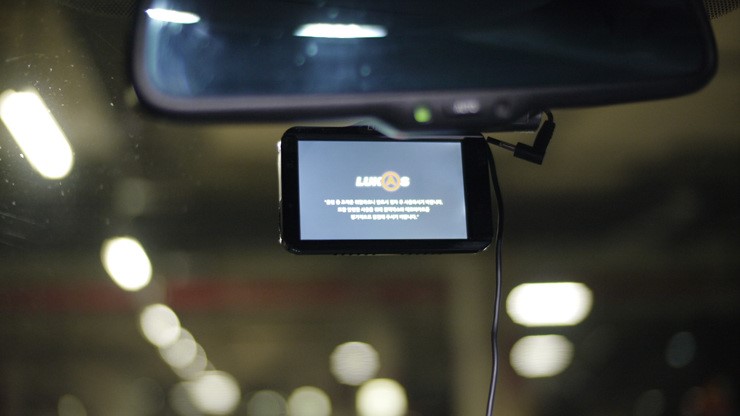

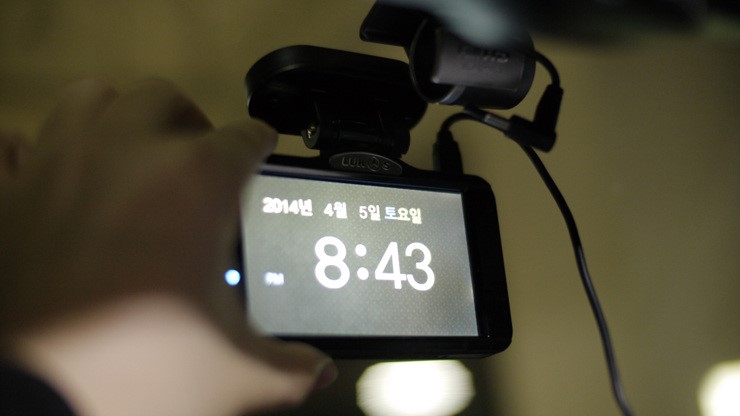

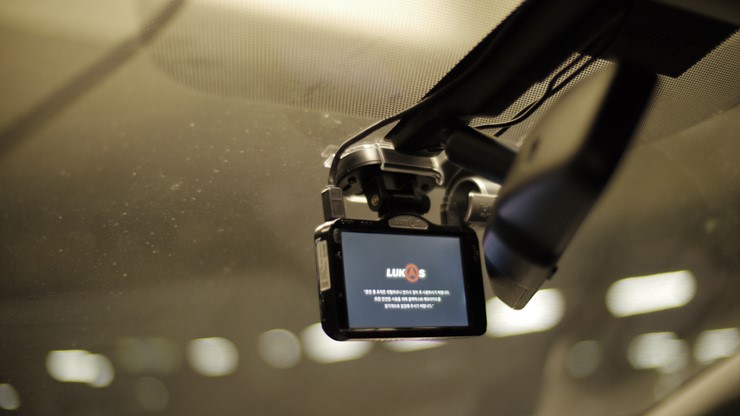

전원을 올렸습니다. ^^





이제 후방카메라를 설치해 볼까요?





과감하게 밀어넣고 아래로 당깁니다.





반대쪽도 동일합니다.





양쪽 핀이 빠진상태에서 가운데 상단을 아래쪽으로 강하게 당기면 커버가 탈거됩니다.

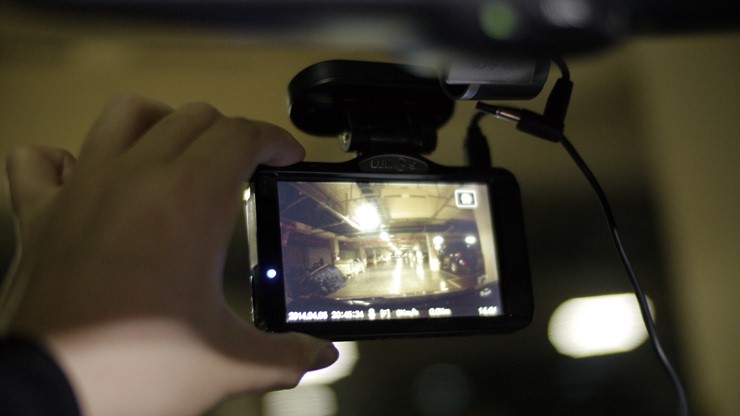

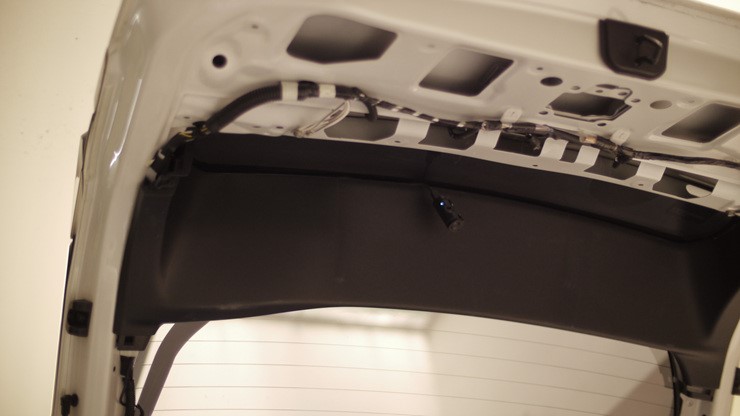

후방카메라 연결해보니 LED가 들어오며 잘 작동합니다.









차 정말 더럽네요.

사진찍기전에 세차할껄하는 후회를 하다가 더큰 고민에 빠집니다.

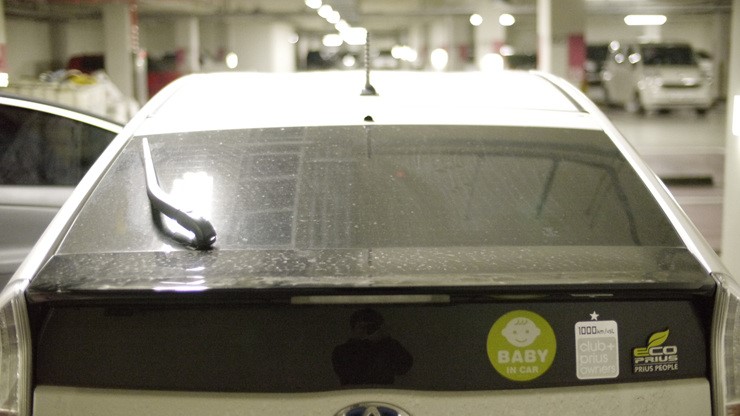

와이퍼가 달린 대각선 유리부분과 하단 베이비 표시가 있는 검은색 플라스틱 부분 중 어디에 설치 할 것인가..

제가 찍힌 저부분이 안쪽에서는 투과되어 보이는 부분입니다.

다른 오너님들은 다 저부분에 설치합니다.

허나 전 5% 틴팅이 설치되어있는관계로 검은부분에 틴팅까지 했더니

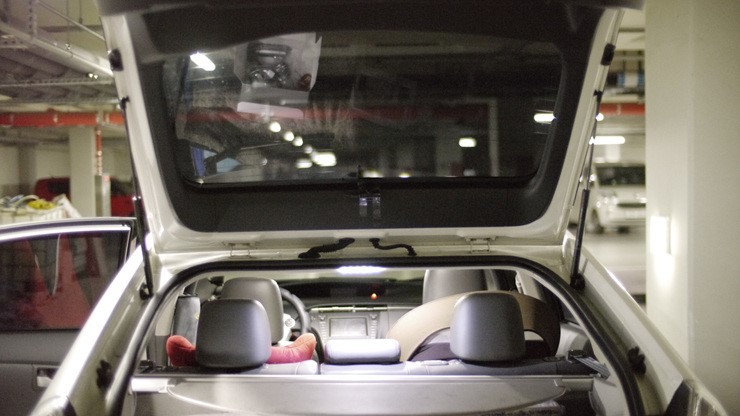

루카스 후방카메라에 주차장 실내화면이 아무화면도 안찍히네요.

일단 상단으로 결정했습니다.

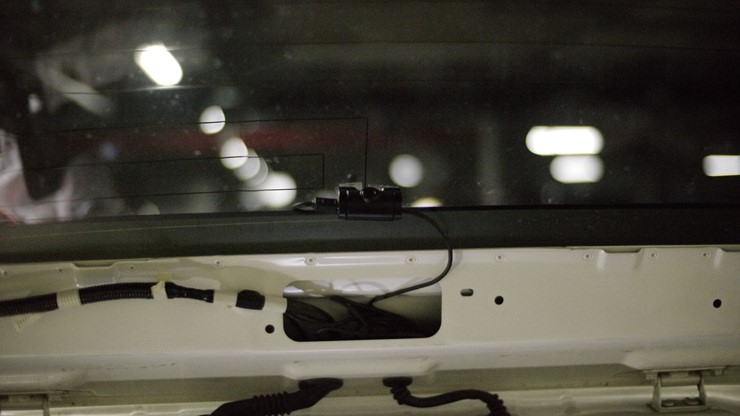

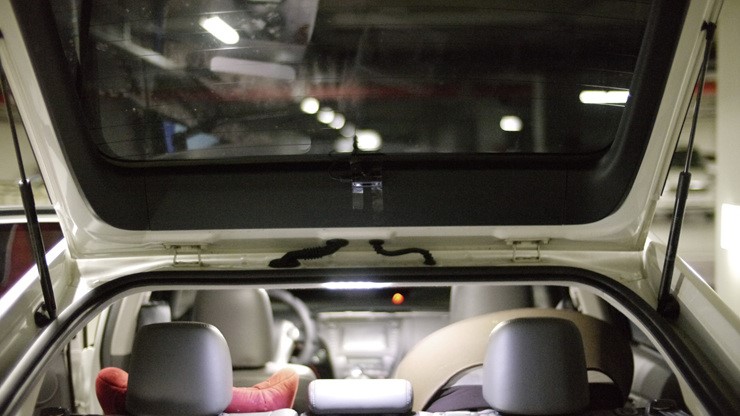

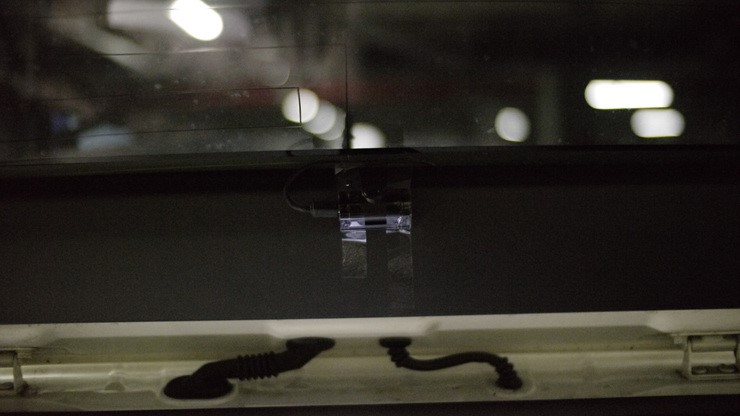

최종고정 전 임시로 위치 잡은 모습입니다.

사실 아직도 딜레마입니다.

틴팅이 이렇게 카메라에 많은 영향을 줄지 몰랐습니다.

일단 체험단 진행을 이렇게 하다가 후방촬영때에는 다시 하단으로 내려야하나 고민입니다.

상단에 장착시 상 하단 중간 부분이 애매하게 걸려서 실제 사고시에 결정작인 장면을 놓칠 가능성이 있습니다.

일단 제가 후방카메라를 처음 접하기에 며칠 달려보고 다시 옮기든지 고려해 봐야 할 것 같습니다.

역시나 obd모델의 장점은 배선만 하면 되는 쉬운 설치네요.

고무호스만 아니었으면 난이도 c라고 감히 말씀드립니다.

적다보니 다시 경어체로 갔네요. ^^

여기까지 장착기를 마칩니다.





본 리뷰는 블랙박스 다이동호회와 (주)큐알온텍 루카스 블랙박스 제품제공으로 작성되었습니다.​
